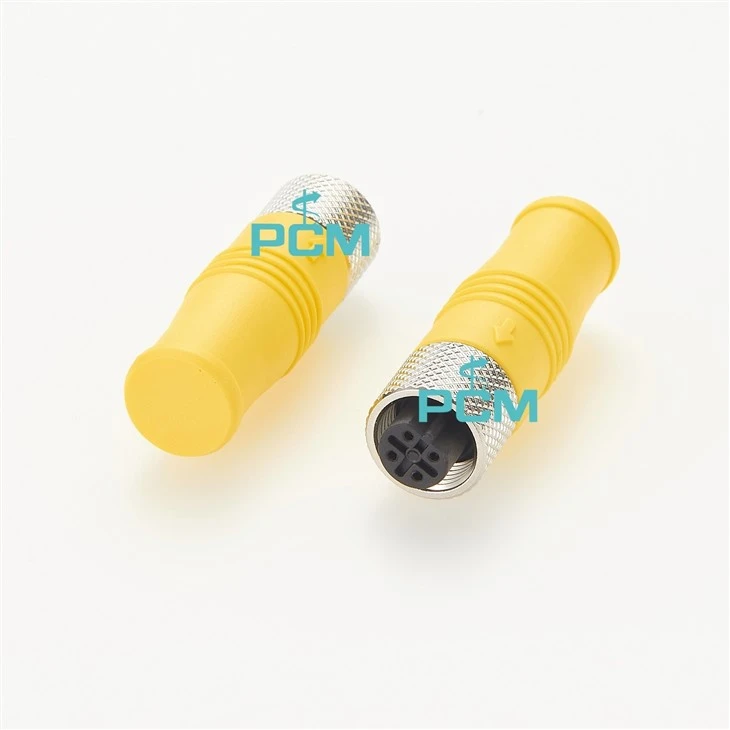

Lukisan Penyambung IP67 berkod B Profibus M12 Penamatan Bas
Spesifikasi palam penamat bas M12 kod B perempuan
|
Nama produk |
Komponen Sistem BUS Perintang penamat M12 Profibus |
|
DWG Tidak. |
Penamat bicu PCM-S-0410 M12 |
| Bahagian No. |
Serasi dengan SAC-5P-M12FS PB TR
|
|
Jenis penyambung |
M12 Perempuan 4-penyambung pin |
| Rintangan | 220 Ohm, 390 Ohm |
| Protokol | Profibus-DP, Profibus-PA, Profibus-FMS |
|
No. teras |
4 Pin |
|
Bahan Perumahan |
PVC 45P |
|
Bahan Konduktor |
Tembaga |
|
Penyaduran kenalan |
emas |
Mengenai PROFIBUS M12 Terminator
Untuk memastikan penghantaran isyarat yang cekap dalam rangkaian Profibus, penamatan segmen bas yang betul adalah penting. Untuk Profibus RS485, penamatan bas biasanya dicapai menggunakan tiga perintang. Peranan perintang ini adalah untuk menghalang pantulan isyarat di hujung bas, dengan itu mengurangkan ralat penghantaran data. Biasanya, perintang 120 Ω diletakkan di hujung setiap segmen Profibus untuk memadankan impedans ciri bas dan memastikan integriti isyarat optimum.
Untuk Profibus MBP (PA), penamatan terdiri daripada perintang dan kapasitor. Konfigurasi ini mengekalkan integriti isyarat pada jarak jauh, yang amat penting dalam aplikasi automasi proses dalam persekitaran yang bising. Perintang digunakan untuk memadankan impedans bas, manakala kapasitor digunakan untuk menapis bunyi frekuensi tinggi dan menstabilkan tahap voltan DC pada bas, dengan itu meningkatkan kebolehpercayaan komunikasi.
Penamatan bas adalah penting dalam rangkaian Profibus untuk mengelakkan masalah dengan berkesan seperti pantulan isyarat, konflik data dan ralat komunikasi. Dengan melaksanakan langkah penamatan yang betul, kebolehpercayaan dan prestasi rangkaian Profibus boleh dipertingkatkan dengan ketara, memastikan komunikasi yang mantap antara peranti dalam pelbagai aplikasi industri.
Penggunaan rintangan Terminal kod M12 B
1. Penderia:
Penderia suhu
Penderia tekanan
Penderia aliran
Penderia kedudukan
2. Penggerak:
Injap elektrik
Injap pneumatik
Motor servo
Penukar frekuensi
3. Pengawal:
Pengawal logik boleh atur cara (PLC)
Sistem kawalan teragih (DCS)
Komputer industri
4. Antara muka manusia-mesin (HMI):
Antara muka skrin sentuh
Panel kawalan
5. Robot:
Robot industri
Robot kolaboratif (Cobots)
6. Peralatan komunikasi:
Suis Profibus
Gerbang (untuk menyambung ke rangkaian lain, seperti Ethernet atau CAN)
7. Peralatan pemantauan:
Kamera pengawasan video
Pembalak data
8. Peralatan kuasa:
Meter pintar
Peralatan automasi pencawang
9. Peralatan rawatan air:
Peralatan pemantauan kualiti air
Peralatan automasi untuk sistem rawatan kumbahan
