Ia adalah alat komunikasi yang membolehkan anda bercakap secara logik antara PLC (pengawal logik yang boleh diprogramkan) dan banyak peranti kawalan, seperti motor, penghantar, aliran aliran, sensor tahap, dan lain -lain. Daripada PLC bercakap secara langsung kepada modul I/O yang diskret, pembalut penyesuai devicenet melalui sekeping perkakasan yang dipanggil penyamar penyamar yang dipanggil penyamar penyamar yang dipanggil penyamar penyamar yang disebut penyamar penyamar yang dipanggil penyamar penyamar yang dipanggil penyamar penyamar yang dipanggil penyamar penyamar yang disebut scanner diskrit Penyesuai DeviceNet menghubungkan peranti perindustrian mudah (sensor dan penggerak) dengan peranti peringkat tinggi seperti pengawal yang boleh diprogramkan. Kerana perbezaan ini, dan juga kerana pelbagai kegunaan untuk peralatan negara pepejal, semua orang yang bertanggungjawab untuk memohon peralatan ini mesti memuaskan diri mereka bahawa setiap permohonan yang dimaksudkan peralatan ini dapat diterima.
Kelebihan Penyesuai DeviceNet
Kos efektif
Penyesuai DeviceNet menyediakan cara yang kos efektif untuk menghubungkan peranti warisan ke rangkaian moden tanpa memerlukan peningkatan peralatan atau penggantian peralatan yang mahal.
Fungsi plug-and-play
Banyak penyesuai DeviceNet menawarkan fungsi plug-and-play, menjadikannya mudah dipasang dan digunakan tanpa memerlukan proses konfigurasi kompleks.
Fleksibiliti
Penyesuai DeviceNet datang dalam pelbagai jenis seperti DeviceNet ke Ethernet, USB, atau penyesuai siri, memberikan fleksibiliti dalam menghubungkan pelbagai jenis peranti ke rangkaian.
Pengurusan Peranti Jauh
Sesetengah penyesuai DeviceNet menyokong pengurusan peranti jauh, membolehkan pengguna memantau dan mengawal peranti yang bersambung dari lokasi pusat untuk kecekapan dan penyelenggaraan yang lebih baik.
-

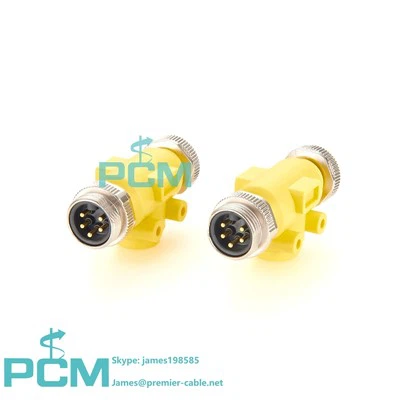

![7/8 penyesuai mini-perubahan untuk fieldbus devicenet nmea 2000]()
7/8 penyesuai mini-perubahan untuk fieldbus devicenet nmea 2000DeviceNet mini-change 7/8 penyambung gender changer, 7/{4}} PBB lelaki kepada penukar lelaki boleh memainkan peranan penukaran antara muka. Sebagai contoh, jika satu peranti menggunakan penyambung -

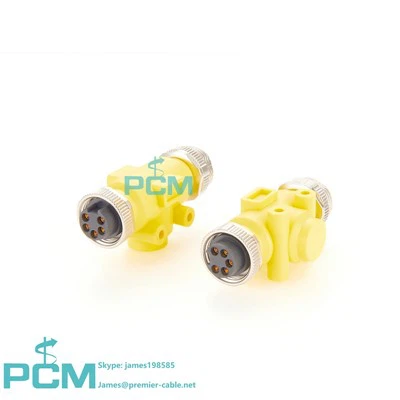

![Mini-Change Devicenet Coupler Perempuan ke Perempuan]()
Mini-Change Devicenet Coupler Perempuan ke PerempuanMini-Change 7/8 Connector Coupler Gender Changer 7/8-16 penyambung PBB terutamanya digunakan untuk menyambungkan dua penyambung standard 7/{6}}, tetapi kedua-dua belah pihak adalah kepala lelaki. -

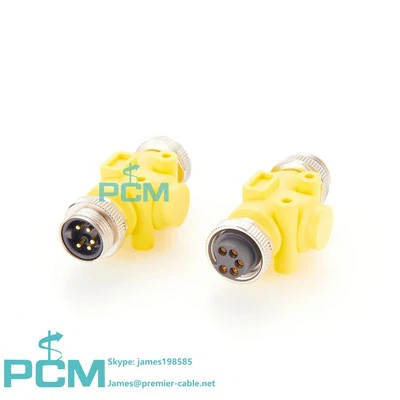

![DeviceNet Mini-Change 7/8 Penyambung Perubahan Gender]()
DeviceNet Mini-Change 7/8 Penyambung Perubahan Gender7/8-16 un coupler mini-c gender changer, 7/8-16 un adalah standard sambungan berulir yang biasa digunakan dalam penyambung dalam bidang perindustrian, seperti untuk menghantar kuasa, isyarat atau -
![NMEA 2000 perubahan mikro ke mini-perubahan]()
NMEA 2000 perubahan mikro ke mini-perubahanNMEA 2000 perubahan mikro M12 ke penyesuai mini-perubahan, NMEA2000 mempunyai 2 kabel yang berbeza, kabel drop dan kabel batang, setiap kabel menggunakan alat pengukur wayar yang berbeza untuk garis -
![Sistem bas T-Connector DeviceNet M12 A-Code ke 7/8 "-16 Pengedar Paralel UNF]()
Sistem bas T-Connector DeviceNet M12 A-Code ke 7/8 "-16 Pengedar Paralel UNFSistem bas T-Connector DeviceNet M12 A-Code ke 7/8 -16 UNF PARALLEL AISTOUR, 7/8 penyambung TEE dengan output M12 biasanya digunakan untuk membuat garis drop di mana kabel cawangan berjalan ke -
![Kabel penyesuai kordet deviceNet M12 hingga 7/8 "5 pin]()
Kabel penyesuai kordet deviceNet M12 hingga 7/8 "5 pinNMEA2000 DeviceNet Adapter Cable M12 hingga 7/8 5 pin, ini adalah batang DVN untuk menjatuhkan kabel penyesuai dari mini-perubahan ke mikro-perubahan. Terdapat dua saiz kabel oleh standard DeviceNet -
![DeviceNet-micro-change to mini-change Cordset]()
DeviceNet-micro-change to mini-change Cordset7/8 Mini-perubahan ke M12 Adapter DVN Trunk Cable, Drop Cable, DeviceNet Cable Mini-Change Connector, DeviceNet Drop Cable Micro-Change Connector digunakan terutamanya untuk peranti NMEA 2000. -
![Kabel Penyesuai DNV DeviceNet 7/8 "hingga M12]()
Kabel Penyesuai DNV DeviceNet 7/8 "hingga M12Penyambung Tee Adapter DeviceNet 7/8 hingga M12, sesuai untuk devicenet antara muka, kanopen, NMEA2000, digunakan secara meluas dalam sensor dan penggerak, motor, kereta api, radar kapal, bas
Mengapa memilih kami
Kilang kami
Ditubuhkan di Dong Guan pada tahun 2003, Premier Cable memiliki kira -kira 350 pekerja, yang meliputi kawasan 9000, dengan 10 barisan pengeluaran moden dan kapasiti pengeluaran tahunan adalah kira -kira 12 juta kabel PCS. Kilang kami mempunyai pasukan kakitangan teknikal yang sangat baik dengan lebih daripada sepuluh tahun pengalaman.
Peralatan pengeluaran
Sementara itu, kami memiliki banyak peralatan pengeluaran lanjutan dan peralatan pemeriksaan kualiti untuk meningkatkan kecekapan pengeluaran, konsistensi produk dan kestabilan kualiti. Peralatan kami termasuk mesin kimpalan frekuensi tinggi, mesin kimpalan automatik, mesin kimpalan HABA, mesin kimpalan laser, mesin pemotong laser, penguji kitaran suhu dan kelembapan, penguji semburan garam, mesin ujian SGS, penguji masukkan penyambung, penguji rangkaian, penguji kalis air IP67. Peralatan ini memberikan jaminan yang kuat untuk kualiti produk dan kebolehpercayaan.
Produk kami
Kabel AS-antara muka, kabel CC-pautan, kabel devicenet, penyambung bas D-sub, kabel profibus, boleh kabel bas, kabel kabel M8 M12 M23 M16, CABEL, RS485, RS485, CABEL CABEL, RS485, RS422, CABEL CABEL, RS485, RS422 Kabel, Kawalan Kabinet Kabinet Mount Cable, kabel kalis air lasak, kotak pengedaran sensor.
Perkhidmatan kami
Kami menyediakan perkhidmatan reka bentuk dan pembuatan yang disesuaikan, menyesuaikan pelbagai penyambung dan abah -abah wayar mengikut keperluan khusus pelanggan dan senario aplikasi untuk memastikan perlawanan yang sempurna.
Penyesuai DeviceNet adalah protokol peringkat aplikasi yang digunakan dalam persekitaran automasi. Ia adalah alat komunikasi yang membolehkan anda bercakap secara logik antara PLC (pengawal logik yang boleh diprogramkan) dan banyak peranti kawalan, seperti motor, penghantar, aliran aliran, sensor tahap, dan lain -lain. Daripada PLC bercakap secara langsung kepada modul I/O yang diskret, pembalut penyesuai devicenet melalui sekeping perkakasan yang dipanggil penyamar penyamar yang dipanggil penyamar penyamar yang dipanggil penyamar penyamar yang disebut penyamar penyamar yang dipanggil penyamar penyamar yang dipanggil penyamar penyamar yang dipanggil penyamar penyamar yang disebut scanner diskrit
Penyesuai DeviceNet kini diuruskan oleh Persatuan Vendor Penyesuai Open DeviceNet (ODVA), sebuah organisasi yang membangunkan piawaian dan membolehkan vendor pihak ketiga menggunakan protokol rangkaian. Penyesuai DeviceNet mengikuti model Interconnection Sistem Terbuka (OSI) yang menggunakan tujuh lapisan yang fizikal, datalink, rangkaian, pengangkutan, sesi, persembahan, dan aplikasi. Penyesuai DeviceNet didasarkan pada protokol perindustrian biasa (CIP) dan menggunakan tiga lapisan atas CIP bermula pada sesi, manakala 4 lapisan bawah telah disesuaikan dengan aplikasi penyesuai DeviceNet. 'Lapisan fizikal' penyesuai DeviceNet terdiri daripada gabungan kabel, nod, paip dan perintang penamatan dalam topologi trunkline -ropline. Kami akan membincangkan komponen fizikal ini dalam artikel berikut. Untuk 'Lapisan Pautan Data', penyesuai DeviceNet menggunakan standard Rangkaian Kawasan Pengawal (CAN) yang mengendalikan semua pemesejan antara pengawal dan peranti. 'Lapisan rangkaian dan pengangkutan' penyesuai DeviceNet mewujudkan sambungan dengan peranti dengan menggunakan ID sambungan untuk nod, yang terdiri daripada ID MAC peranti dan mesej-id. Julat alamat nod yang sah untuk penyesuai DeviceNet adalah 0 hingga 63 memberi anda sejumlah 64 sambungan yang mungkin. Kelebihan ID sambungan ialah ia membolehkan penyesuai DeviceNet untuk mengenal pasti alamat pendua dengan melihat ID MAC dan memberi isyarat kepada pengguna bahawa ia perlu diperbaiki.
Genius di belakang penyesuai DeviceNet adalah bahawa ia menyertai kuasa dan isyarat ke dalam satu kabel, menjimatkan wang dan mengurangkan keperluan untuk pelbagai kabel yang menggunakan lebih banyak ruang. Anda boleh menggunakan kabel bulat (tebal atau nipis) untuk sama ada batang atau droplines, flat digunakan untuk garisan batang dan kabel drop kelas 1 digunakan untuk drops.Mereka semua menggunakan pasangan twisted wire. Satu pasangan untuk kuasa 24V DC dan satu pasangan untuk isyarat. Terdapat juga dawai perisai yang digunakan dalam proses asas. Kabel yang anda pilih untuk menyesuaikan aplikasi anda akan didasarkan terutamanya pada jarak kerana terdapat had khusus untuk panjang yang akan membolehkan kadar data maksimum. Kadar data penyesuai DeviceNet adalah 125, 250, atau 500 kilobit sesaat. Semakin lama panjang yang diperlukan akan menghasilkan kadar data yang lebih perlahan dan sebaliknya. ' Kabel bulat tebal mempunyai jarak maksimum 1,640 kaki pada 125 kilobit sesaat hingga panjang maksimum 328 kaki pada 500 kilobit sesaat.
Oleh kerana tidak ada panjang kord yang telah ditetapkan dalam penyesuai DeviceNet, anda boleh meletakkan sambungan ke kabel rata di mana -mana di garisan, menjadikan pilihan ini hebat untuk penempatan peranti. Garis drop menyambungkan peranti ke trunkline dan kadar data yang anda pilih menentukan panjang garis drop yang dibenarkan. Sekatan terbesar untuk dropline adalah bahawa jarak kabel maksimum dari mana -mana peranti ke trunkline adalah 2 0 kaki. Panjang penurunan jumlah maksimum bagi setiap kadar data ialah 512 kaki pada 125 kilobit sesaat, 256 kaki pada 250 kilobit sesaat dan 128 kaki pada 500 kilobit sesaat. Sekali lagi menunjukkan bahawa pada kadar data yang lebih tinggi anda mendapat jarak yang lebih pendek rangkaian anda boleh dicapai, dan kadar data yang lebih rendah membuat anda lebih jauh mencapai keupayaan. Trunkline penyesuai DeviceNet memerlukan 121 ohm, 1 peratus, 0.25 watt atau perintang yang lebih besar di setiap hujung batang dan disambungkan secara langsung di seluruh wayar isyarat (biru dan putih). Resistor menamatkan mengurangkan bunyi elektrik dan tanpa mereka, di tempat yang betul, penyesuai DeviceNet tidak akan berfungsi dengan baik. Anda boleh menyambungkan trunkline ke peranti menggunakan pelbagai jenis paip dan penyambung. Peranti boleh dilampirkan pada penyambung penyesuai DeviceNet ini dan mengetuk sama ada 'secara langsung' ke trunkline atau dengan 'cawangan' atau oleh 'daisy chaining' mereka bersama -sama.
Senibina Penyesuai Devicenet
Node diedarkan di sepanjang penyesuai DeviceNet dengan cara topologi trunkline-dopline. Topologi ini membolehkan kemudahan pendawaian dan akses ke rangkaian dari pelbagai paip. Di samping itu, nod boleh dikeluarkan dengan mudah dan ditambah untuk mengurangkan downtime pengeluaran, meningkatkan fleksibiliti rangkaian, dan mengurangkan masa penyelesaian masalah. Oleh kerana lapisan fizikal optik diasingkan dari peranti, kuasa komunikasi dan kuasa peranti boleh berkongsi bas yang sama (seterusnya mengurangkan kerumitan rangkaian dan komponen dalam). Penyesuai DeviceNet menyokong kadar data 125 kbit/s, 250 kbit/s dan 500 kbit/s. Bergantung pada jenis kabel yang dipilih, penyesuai DeviceNet dapat menyokong komunikasi sehingga 500 meter (menggunakan kabel diameter bulat, besar). Kabel pusingan biasa menyokong sehingga 100 meter, manakala kabel gaya rata menyokong sehingga 380 meter pada 125 kbit/s dan 75 meter pada 500 kbit/s.
Penyesuai DeviceNet menggunakan bas siri kebezaan (Rangkaian Kawasan Pengawal) sebagai lapisan pautan datanya. Menggunakan CAN sebagai tulang belakang, penyesuai DeviceNet memerlukan jalur lebar minimum untuk menghantar dan membungkus mesej. Di samping itu, pemproses yang lebih kecil boleh dipilih dalam reka bentuk peranti berkat format bingkai data dan kemudahan di mana pemproses dapat menghuraikan data. Apabila menghantar paket pertama data, permulaan bit bingkai dihantar untuk menyegerakkan semua penerima pada rangkaian. Pengenal pasti (dilambangkan dari 0 - 63) dan bit RTR menggabungkan untuk menetapkan keutamaan, di mana data boleh diakses atau diubah. Pengenalpastian yang lebih rendah mempunyai keutamaan ke atas pengenal yang lebih tinggi. Sebagai tambahan untuk menghantar data ini ke peranti lain, peranti juga memantau data yang dihantar. Redundansi ini mengesahkan data yang dihantar dan menghapuskan transmisi serentak. Sekiranya nod menghantar pada masa yang sama dengan nod lain, nod dengan pengenal pasti 11 bit yang lebih rendah akan terus menghantar sementara peranti dengan pengenal pasti 11 bit yang lebih tinggi akan berhenti. Enam bit seterusnya mengandungi maklumat untuk menentukan medan kawalan. Dua bit awal ditetapkan, manakala empat yang terakhir digunakan untuk menentukan medan panjang medan data. Medan data mengandungi dari sifar hingga lapan bait data yang boleh digunakan. Bingkai data berikut ialah medan CRC. Bingkai terdiri daripada 15 bit untuk mengesan ralat bingkai dan mengekalkan banyak pembatas format. Disebabkan kemudahan pelaksanaan dan imuniti ke rangkaian yang paling bising, boleh memberikan tahap pemeriksaan ralat dan pengasingan kesalahan yang tinggi.
Penyesuai DeviceNet menggabungkan rangkaian berasaskan sambungan. Sambungan mesti pada mulanya ditubuhkan oleh sama ada UCMM (Pengurus Mesej Tidak Berkaitan) atau kumpulan 2 yang tidak berkaitan. Dari sana, mesej yang jelas dan tersirat boleh dihantar dan diterima. [6] Mesej eksplisit adalah paket data yang umumnya memerlukan respons dari peranti lain. Mesej tipikal adalah konfigurasi atau pengumpulan data sensitif tidak masa. Mesej tersirat adalah paket data yang kritikal masa dan umumnya menyampaikan data masa nyata melalui rangkaian. Sambungan mesej yang jelas harus digunakan untuk ditubuhkan terlebih dahulu sebelum sambungan mesej tersirat dibuat. Sebaik sahaja sambungan dibuat, data boleh pengenalpastian data ke nod yang sepadan.
Protokol peringkat tinggi yang berjalan di atas rangkaian kawasan pengawal (CAN). Rangkaian tuan/hamba yang menyokong komunikasi peer-to-peer (berbanding dengan J1939 yang khususnya rangkaian peer-to-peer). Menggunakan 11- pengenal bit dalam tajuk mesej (tidak seperti J1939, yang menggunakan 29- bit pengenal). Menyokong sehingga 64 nod pada satu rangkaian. Kadar penghantaran rangkaian standard adalah 125k, 250k dan 500k bit sesaat. Panjang maksimum rangkaian ditentukan berdasarkan kadar penghantaran rangkaian dan jenis kabel yang digunakan (misalnya pada 500k panjang maksimum boleh sekurang -kurangnya 246 kaki dengan kabel rata dan selagi 1,640 kaki pada 125k dengan kabel tebal).
Hamba penyesuai DeviceNet mesti menyokong sekurang -kurangnya 1 daripada 3 kaedah pertukaran data yang dikenal pasti sebagai kitaran, ditinjau atau perubahan keadaan (COS). Oleh kerana penyesuai DeviceNet berjalan di atas rangkaian boleh standard, lapisan fizikal memerlukan dua 120 ohm perintang (terminator) pada setiap hujung rangkaian. Kabel penyesuai DeviceNet termasuk kuasa rangkaian 24VDC serta sambungan CAN H/L.
Penyesuai DeviceNet menyokong sehingga 64 nod pada rangkaian penyesuai DeviceNet tunggal, yang boleh terdiri daripada 1 tuan dan sehingga 63 hamba atau beberapa tuan yang mengawal set hamba unik mereka sendiri pada rangkaian fizikal yang sama. Penyesuai DeviceNet menyokong tuan / hamba (kumpulan 2 sahaja) dan komunikasi peer-to-peer dan menggunakan I / O dan pemesejan eksplisit untuk kawalan, pemantauan dan konfigurasi.
Maklumat Antara Muka Fizikal Penyesuai DeviceNet
Salah satu cara untuk melihatnya ialah istilah 'lapisan aplikasi' menunjukkan bahawa penyesuai DeviceNet lebih banyak berkaitan dengan data aplikasi daripada protokol lapisan tahap yang lebih rendah atau tidak aplikasi. Sebagai contoh, protokol lapisan pautan direka hanya untuk memindahkan beberapa bait dari titik A ke titik B. Ia tidak mempunyai minat dan tidak menyampaikan maklumat yang wujud mengenai kandungan mesej. Kerana ia adalah protokol lapisan aplikasi, mesejnya menyampaikan maklumat. Mesej penyesuai DeviceNet mempunyai maklumat khusus dalam bait tertentu mesej. Terdapat byte untuk nombor kelas, byte untuk kod perkhidmatan dan sebagainya.
Boleh adalah standard komunikasi bersiri untuk peranti pintar untuk berkomunikasi antara satu sama lain. Tidak seperti banyak piawaian komunikasi lain yang memberikan kadar data yang cepat dengan beribu -ribu atau berjuta -juta bait data dalam bingkai tunggal, boleh mempunyai sedikit kadar yang Max keluar pada 1 mega baud. Kebanyakan aplikasi perindustrian tidak memerlukan kelajuan itu. Kebanyakan menggunakan 125kbaud yang rendah. Dan di mana piawaian lain bergerak beribu -ribu bait dalam satu bingkai hanya boleh bergerak 8 bait data. Tetapi di mana kelajuan dan kapasiti adalah kekuatan untuk banyak piawaian lain, kekuatan Can adalah overhead yang rendah dan antara muka fizikal yang mudah. Dengan saiz paket kecilnya, walaupun pada 500kbaud bingkai dengan lapan bait data, ia hanya pada wayar rangkaian untuk seperempat milisaat. Bagi banyak aplikasi kawalan ini banyak cepat. Di samping itu, mikrokontroler, ya, mikro bit 8- yang kurang kuat, boleh mendapatkan pekerjaan yang dilakukan. Ia memerlukan serendah 4K memori program dan 256 bait RAM untuk menyokong aplikasi CAN.
Salah satu ciri yang paling luar biasa CAN (dan penyesuai DeviceNet) adalah timbang tara bitwise. Timbang Tara Bitwise adalah proses yang boleh digunakan untuk mengutamakan mesej tanpa kehilangan jalur lebar rangkaian. Pada rangkaian CAN, sifar bit menguasai satu bit. Sebagai peranti menghantar mesej, ia mendengarkan bit pada rangkaian. Sekiranya peranti menghantar satu dan mendengar sifar, ia tahu bahawa mesej keutamaan yang lebih tinggi sedang dihantar dan ia menghentikan penghantaran. Nod dengan mesej keutamaan yang lebih tinggi mendengar bit yang dihantar dan tidak pernah tahu ia bertentangan dengan mesej keutamaan yang lebih rendah. Urutan mesej pada rangkaian dipelihara.
Kilang kami
Ditubuhkan di Dong Guan pada tahun 2003, Premier Cable memiliki kira -kira 350 pekerja, yang meliputi kawasan 9000, dengan 10 barisan pengeluaran moden dan kapasiti pengeluaran tahunan adalah kira -kira 12 juta kabel PCS. Kabel AS-antara muka, kabel CC-pautan, kabel devicenet, penyambung bas D-sub, kabel profibus, boleh kabel bas, kabel kabel M8 M12 M23 M23 M16, kabel pengaturcaraan PLC, CABEL RS485, RS485, RS422, CABEL CABEL, RS485, RS422 Kabel Kabinet Kabinet, kabel kalis air yang lasak, kotak pengedaran sensor. dieksport ke pasaran Eropah dan Amerika.
Soalan Lazim
S: Apakah jenis penyesuai DeviceNet yang biasa?
S: Apakah tujuan penyesuai DeviceNet?
S: Bagaimana penyesuai DeviceNet berfungsi?
S: Bolehkah penyesuai DeviceNet menyokong pelbagai peranti?
S: Apakah ciri -ciri utama penyesuai DeviceNet?
S: Bolehkah penyesuai DeviceNet digunakan dalam automasi perindustrian?
S: Adakah penyesuai DeviceNet serasi dengan versi DeviceNet yang berbeza?
S: Bagaimana saya memilih penyesuai DeviceNet yang betul untuk permohonan saya?
S: Bolehkah penyesuai DeviceNet digunakan untuk pemantauan data dan diagnostik?
S: Adakah penyesuai DeviceNet sesuai untuk persekitaran perindustrian yang keras?
S: Bolehkah penyesuai DeviceNet digunakan untuk pengurusan peranti jauh?
S: Bagaimanakah saya menyelesaikan masalah dengan penyesuai DeviceNet?
S: Adakah penyesuai DeviceNet serasi dengan perisian pihak ketiga?
S: Bolehkah penyesuai DeviceNet digunakan untuk penyelenggaraan ramalan?
S: Adakah penyesuai DeviceNet memerlukan kemas kini firmware?
S: Adakah penyesuai DeviceNet berskala untuk mengembangkan rangkaian?
S: Bolehkah penyesuai DeviceNet digunakan untuk pembalakan data?
S: Bagaimana saya memastikan keselamatan data dengan penyesuai DeviceNet?
S: Adakah penyesuai DeviceNet kos efektif untuk integrasi rangkaian?
S: Bolehkah penyesuai DeviceNet digunakan dalam projek -projek pengubahsuaian?
Sebagai salah satu pengeluar dan pembekal penyesuai DeviceNet terkemuka di China, kami mengalu -alukan anda untuk membeli penyesuai DeviceNet yang disesuaikan dari kilang kami. Semua produk OEM mempunyai harga yang berkualiti tinggi dan kompetitif. Hubungi kami untuk sebut harga.
