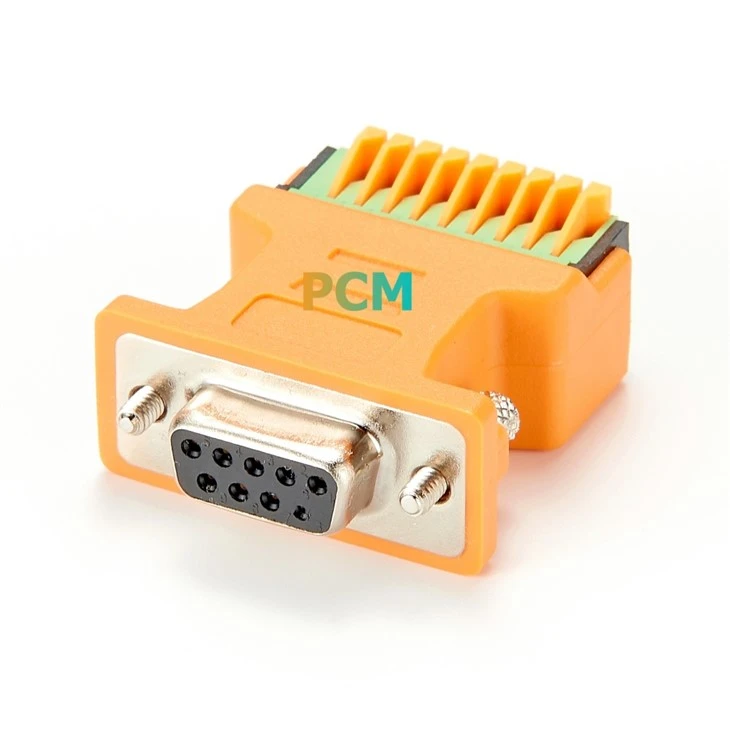

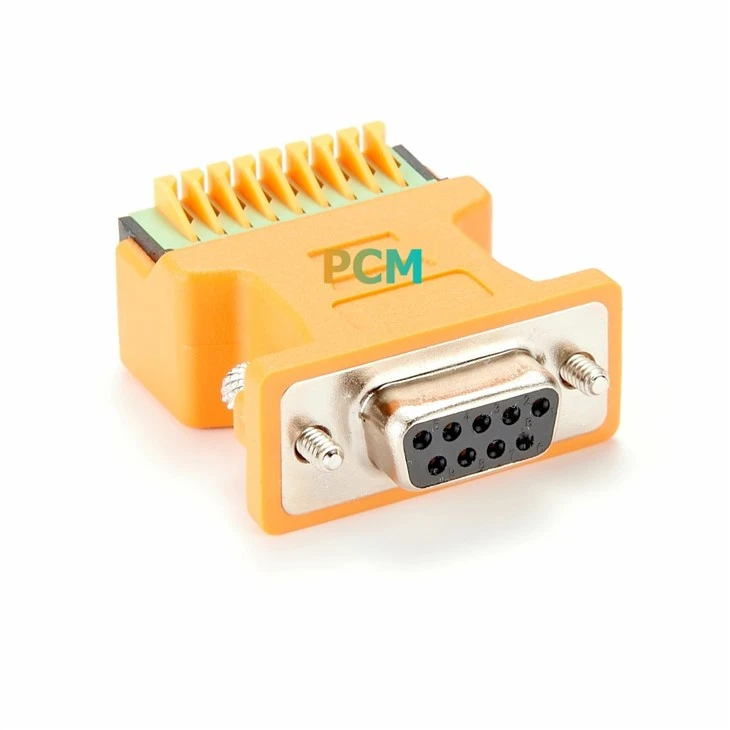

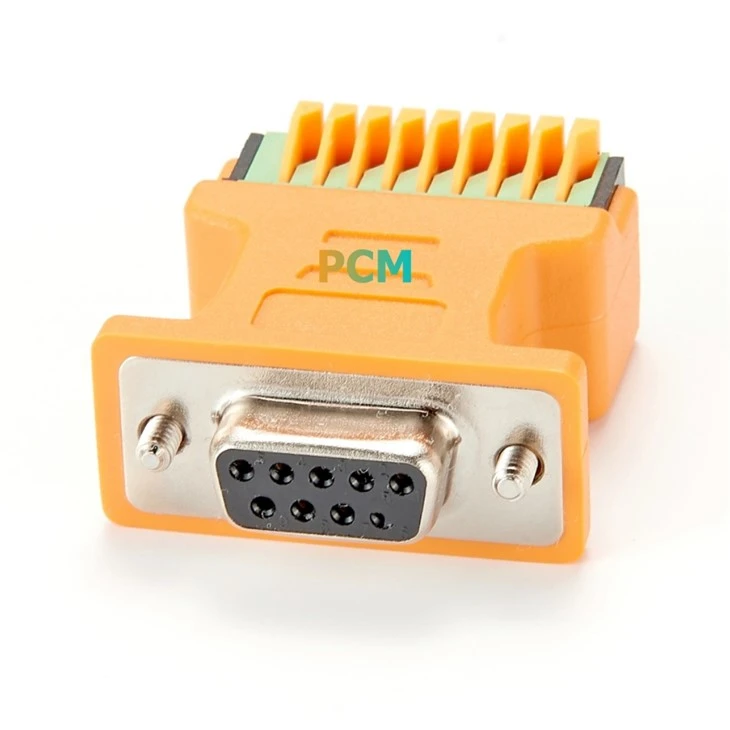

Blok Terminal DB9 RS232 BOLEH Terminator

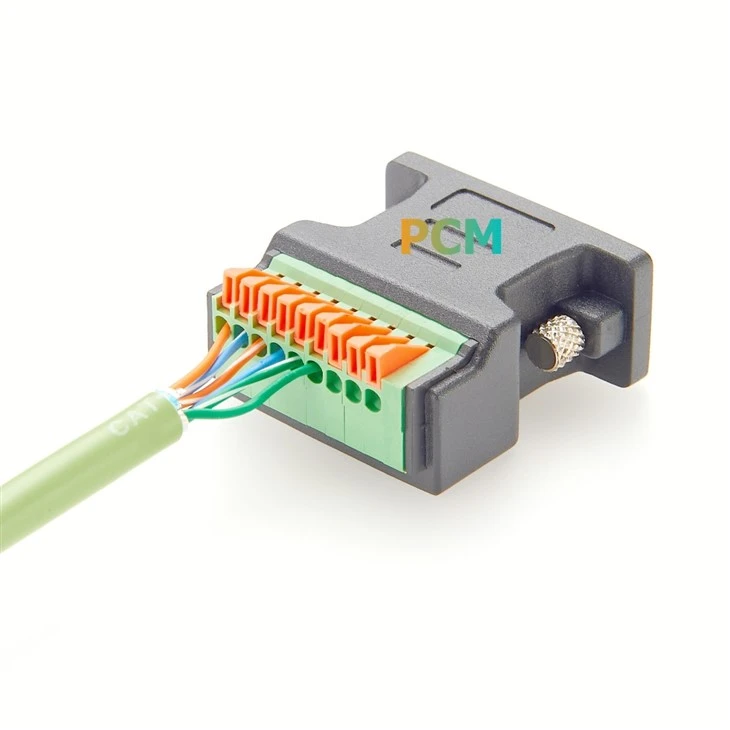

◇ DB9 9-Blok Terminal Pin CAN BUS Penyesuai dengan perintang penamatan 120 Ohm antara CAN_H dan CAN_L, Menukar penyambung perempuan DB9 kepada blok terminal 9-pin, Blok terminal tanpa skru dengan pengapit spring untuk pendawaian yang mudah dan pantas.

◇ DB9 RS232 Terminal Block CAN BUS menyediakan 9 isyarat lengkap yang sepadan secara langsung dengan 9 pin penyambung perempuan DB9.

◇ CAN Terminator boleh digunakan di mana kabel CAN atau nod CAN di hujung tidak mempunyai penamatan dalaman.

Dalam sistem CAN (Controller Area Network), DB9 ialah jenis penyambung, dan perintang penamatan digunakan untuk nod terminal. Bas CAN biasanya merupakan sistem pasangan terpiuh, dan perintang terminal digunakan pada dua titik akhir rangkaian CAN dan mempunyai dua fungsi utama berikut:

Padanan impedans:Perintang terminal membantu memadankan impedans bas untuk memastikan isyarat dihantar pada bas Tiada pantulan berlaku semasa penghantaran. Rintangan perintang penamat biasanya 120 ohm, yang sepadan dengan impedans ciri bas CAN.

Sekat tepi isyarat:Perintang penamatan membantu menyekat tepi isyarat pada bas dan menghalang pantulan isyarat daripada menyebabkan herotan isyarat. Dalam sistem CAN, perintang terminal boleh mengurangkan amplitud dan perubahan tepi isyarat dan memastikan penghantaran isyarat yang stabil. Dalam rangkaian CAN, perintang penamat biasanya diperlukan antara hanya dua nod. Pada dua titik akhir rangkaian, terdapat perintang di satu sisi dan bukan di sisi lain. Ini memastikan padanan impedans pada bas dan membantu mengekalkan kualiti isyarat. Jika perintang penamat disediakan pada setiap nod dalam rangkaian, pantulan isyarat dan masalah komunikasi lain mungkin berlaku. Oleh itu, konfigurasi perintang terminal yang betul adalah sangat penting untuk memastikan kestabilan dan kebolehpercayaan sistem bas CAN.
