Pemacu frekuensi boleh ubah (VFD) ialah peranti elektronik yang digunakan untuk melaraskan kelajuan dan tork motor. Ia mengawal kelajuan larian motor dengan melaraskan frekuensi kuasa dan input voltan ke motor untuk mencapai kawalan motor yang tepat. Fungsi utama pemacu frekuensi berubah termasuk:
1. Kawalan kelajuan:
Dengan menukar frekuensi kuasa, pemacu frekuensi boleh ubah boleh mengawal kelajuan motor untuk menyesuaikan diri dengan keperluan kerja yang berbeza.
2. Kawalan tork:
Laraskan tork keluaran motor untuk memenuhi keperluan perubahan beban.
3. Pengoptimuman kecekapan tenaga:
Pemacu frekuensi boleh ubah boleh melaraskan kelajuan larian motor mengikut keperluan beban, mengurangkan sisa tenaga, dan meningkatkan kecekapan penggunaan tenaga.
4. Permulaan lembut dan hentian lembut:
Dengan meningkatkan atau menurunkan kelajuan motor secara beransur-ansur, impak pada sistem mekanikal semasa memulakan dan berhenti dikurangkan, dan hayat perkhidmatan peralatan dilanjutkan.
5. Fungsi perlindungan:
Menyediakan fungsi perlindungan seperti beban lampau, lebihan voltan, undervoltage dan litar pintas untuk memastikan operasi selamat motor dan pemacu frekuensi berubah-ubah.
6. Kawalan jauh dan pemantauan:
Melalui antara muka komunikasi (seperti Modbus, Profibus, dll.), pemacu frekuensi boleh ubah boleh dipantau dan diselaraskan dari jauh dengan sistem kawalan lain.
Penyongsang digunakan secara meluas dalam pelbagai senario perindustrian dan komersial, termasuk pembuatan, pembinaan, sistem HVAC (pemanasan, pengudaraan dan penyaman udara), rawatan air dan pengangkutan, untuk meningkatkan fleksibiliti dan kecekapan operasi peralatan.
Antara muka penyambung yang manakah digunakan dalam penyongsang?
Dalam sistem pemacu frekuensi berubah (VFD), antara muka penyambung biasa termasuk:
1. Penyambung kuasa:
Input kuasa utama: digunakan untuk menyambung kepada bekalan kuasa grid, termasuk terminal input voltan tinggi dan voltan rendah, biasanya terminal skru atau terminal kelim.
Terminal output: disambungkan ke terminal output motor, menghantar kuasa yang dikawal oleh pemacu frekuensi berubah-ubah.
2. Antara muka kawalan:
Input/output digital (DI/DO): digunakan untuk menyambungkan peranti kawalan seperti suis, butang dan lampu penunjuk.
Input/output analog (AI/AO): digunakan untuk menyambungkan peranti isyarat analog seperti penderia dan instrumen, kelajuan penghantaran, suhu dan isyarat lain.
Output geganti: digunakan untuk menyambung lampu penggera atau sistem kawalan luaran untuk memberikan maklum balas status dan isyarat penggera.
3. Antara muka komunikasi:
RS485/RS232: digunakan untuk komunikasi data, menyambungkan PLC, HMI (antara muka manusia-mesin) atau sistem kawalan lain, protokol sokongan seperti Modbus, Profibus, dsb.
Ethernet: digunakan untuk komunikasi rangkaian, menyokong protokol Ethernet industri seperti Profinet, Ethernet/IP, dsb.
CANopen: digunakan untuk mengawal komunikasi rangkaian antara peranti, biasa dalam aplikasi automasi industri.
4. Terminal dan palam:

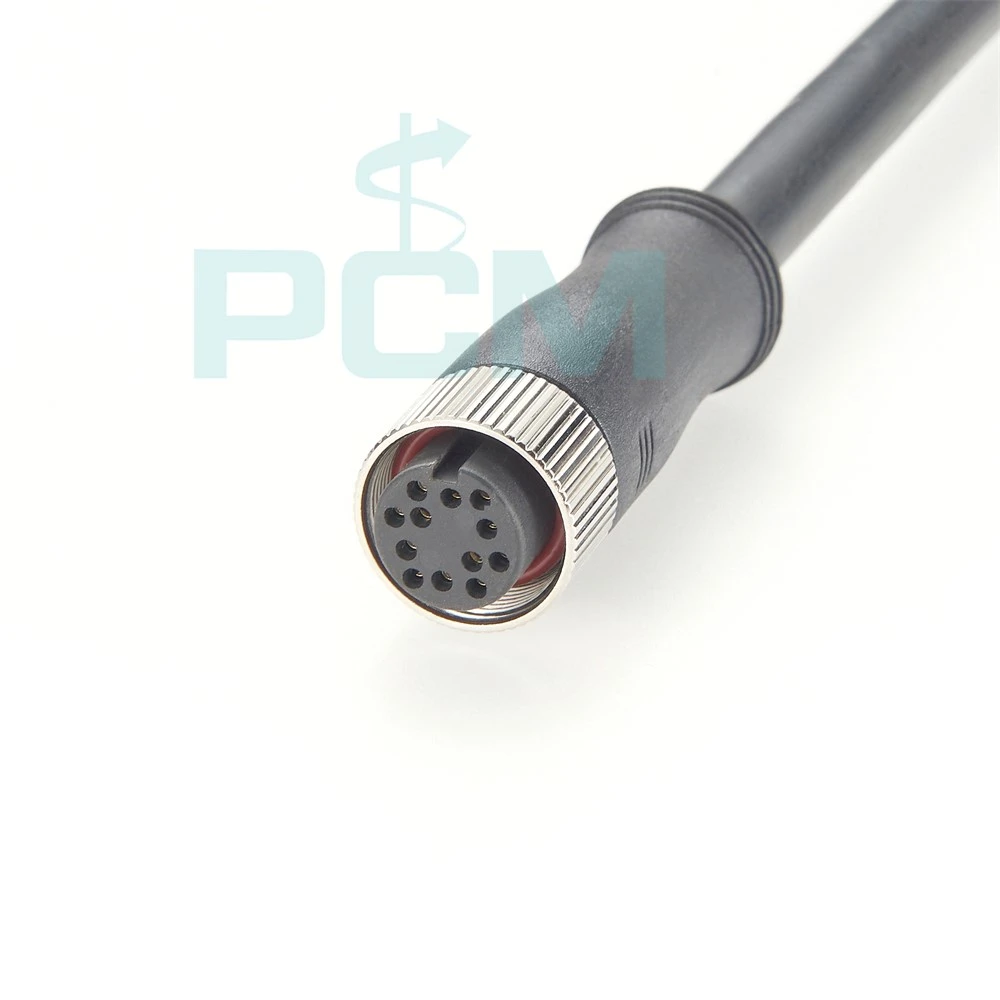

Penyambung M12/M16: digunakan untuk menyambungkan penderia, penggerak dan peranti lain, menyediakan sambungan elektrik yang stabil.
Penyambung kabel: digunakan untuk menyambungkan kabel penyongsang dan motor atau peranti luaran lain.
5. Antara muka pengaturcaraan:
Antara muka USB: digunakan untuk menyambungkan alat pengaturcaraan dan PC untuk tetapan parameter dan muat naik/muat turun data.
Antara muka pengaturcara pegang tangan: digunakan untuk menetapkan dan melaraskan parameter penyongsang secara langsung di tapak.
Antara muka dan penyambung ini memainkan peranan penting dalam pemasangan dan penyelenggaraan penyongsang, memastikan komunikasi dan operasi yang berkesan antara penyongsang dan sistem kawalan, motor dan peralatan lain.
